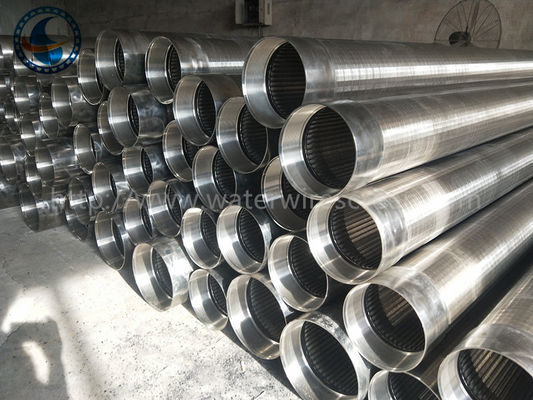

Ατσάλινο Johnson Wire Screen, Μεγάλο ανοιχτό πεδίο οθόνης σωλήνα
Σωλήνας οθόνης συρμάτων JohnsonΠεριγραφή του προϊόντος:
Η οθόνη καλωδίου Johnson, ονομάζεται επίσης οθόνη πληγής, οθόνη καλωδίου Wedge, οθόνη καλωδίου Wrap, οθόνη πηγάδι νερού, οθόνη συνεχούς τρύπας με βάση το ραβδί, συγκολλείται από καλώδιο V και ράβδο υποστήριξης.
Η μπάρα υποστήριξης μπορεί να είναι στρογγυλό σύρμα ή τριγωνικό σύρμα ή τραπεζοειδές σύρμα.
Σωλήνας οθόνης συρμάτων JohnsonΕιδικότητα:
| Υλικό |
Ατσάλι ατσάλι |
| Αξία |
304, 304L, 316L, 202, 2205,2507, 904L κλπ. |
| Σιδηράκι σφήνας |
2*3,5 mm, 2,2*3,5 mm, 3*4,6 mm, 3,2*6 mm και άλλα |
| Μέγεθος τρύπας |
0.3mm, 0.5mm, 0.63mm, 0.75mm, 1.0mm, 1.0mm κλπ. |
| Στραβός στήριξης |
ø3.0mm, ø3.8mm, ø4.0mm, ø4.8mm, ø5.0mm, ø5.5mm κλπ. |
| Διάρκεια |
έως και 6000 mm (2,9m και 5,8m σε συνήθη δοχεία) |
| Τύπος |
Πύλη, σωλήνας, κύλινδρος, τύμπανος |
| Τελική σύνδεση |

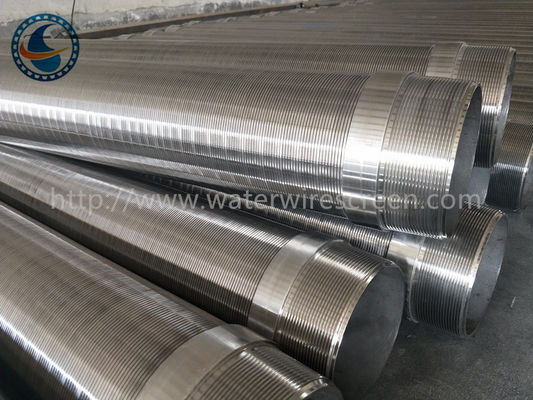

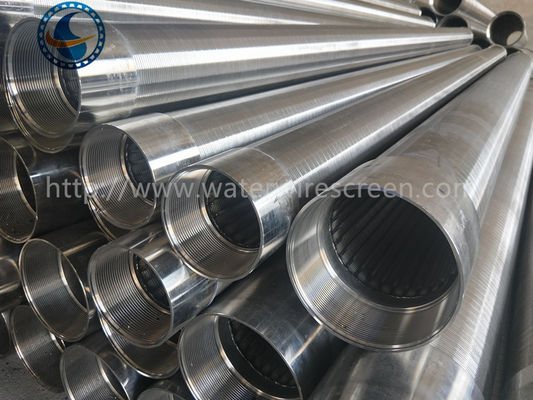

Δαχτυλίδια συγκολλημένα Ή με νήματα αρσενικά/θηλυκά |
| Σχήμα ράβδου στήριξης |
Στρογγυλό σύρμα |
| Σχήμα καλωδίου |
Με σχήμα αγελάδας |
Σωλήνας οθόνης συρμάτων JohnsonΚανονικές προδιαγραφές:
Υλικό: ανοξείδωτο χάλυβα 302, 304, 316, 304L, 316L ή καλυμμένο με χαμηλό άνθρακα
Στρώση: 0,25 mm - 100 mm (0,3 mm, 0,5 mm, 0,63 mm, 0,75 mm, 1,0 mm,1.5mm ως συνήθως)
Διαφορά: + / - 0,05 mm
Προδιαγραφή του συρματόπλεγματος: 2 * 3,5 mm, 2,2 * 3,5 mm, 3 * 4,6 mm, 3,2 * 6 mm κλπ.
Προδιαγραφή της ράβδου: στρογγυλή ράβδος ø3,0-5,5 mm.
Ειδικές προδιαγραφές μπορούν να γίνουν σύμφωνα με το αίτημά σας.
Τα πλεονεκτήματα της οθόνης καλωδίου Johnson:
1Σχήμα αγελάδας:
Τα ανοίγματα σε σχήμα "V" που ανοίγουν προς το εσωτερικό του πηγάδι επιτρέπουν στα σωματίδια που είναι μόλις λίγο μικρότερα από το πλάτος της τρύπας να περάσουν.Αυτά τα σωματίδια θα παγιδευτούν στην οθόνη και θα την φράξουν..
2Συνεχείς τρύπες:
Ο ειδικός σχεδιασμός παρέχει συνεχές άνοιγμα τρύπας σε όλη την περιφέρεια και το μήκος της οθόνης.
3: Πολύ μεγάλη ανοικτή περιοχή:
Ο σχεδιασμός αυτός παρέχει συνεχή τρύπα και, ως εκ τούτου, η ανοικτή περιοχή για την είσοδο νερού είναι περισσότερο από 2 φορές μεγαλύτερη από εκείνη των συμβατικών σωλήνων με τρύπες οποιουδήποτε μεγέθους και ανοίγματος τρύπας.Αυτό επιτρέπει περισσότερο νερό να εισέλθει με πολύ μικρότερη απώλεια κεφαλή τριβή και η απόδοση του σωλήνα καλά βελτιώνεται αισθητά.
4: Εξοικονόμηση ενέργειας:
Λόγω της μείωσης των απωλειών κεφαλιού τριβής και της αυξημένης εκφόρτωσης, το φορτίο της αντλίας μειώνει την ισχύ που απαιτείται για την άντληση της ίδιας ποσότητας νερού.
Η οθόνη Johnson Wire Screen.Πίνακας επιλογής παραμέτρων:
|
Μέγεθος
(INCH)
|
Υπερβολική.
(MM)
|
ΣΛΟΤ
(MM)
|
ΔΕΡΜΟΣ
(Μ)
|
Καταρρεύσεις
Δύναμη
(BAR)
|
ΤΡΑΒΑΣΤΗΣΗ
Βάρος
(τόνοι)
|
ΤΡΑΜΠΟΣ ΠΑΡΑΣΤΗΣΗΣ ((Δύση * ύψος)
(MM)
|
Οδηγίες
(MM)
|
| 3-1/2 |
88.9 |
1.0 |
3 |
> 22 |
10.2 |
2.3*3.5 |
3.8MM/22 |
| 4-1/2 |
114.3 |
1.0 |
3 |
> 28 |
11.5 |
2.3*3.5 |
3.8MM/22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3*3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
>33 |
12.8 |
2.3*3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2*6.0 |
6.0MM*32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3*3.5 |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0*5.0 |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2*6.0 |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.3*3.5 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0*5.0 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2*6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0*5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0*5.0 |
4.0MM/59 |
